LMEF LUU Serisi Lineer Rulmanlar
Ölçü: mm

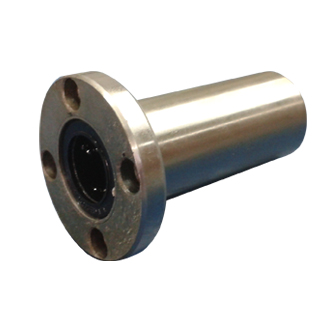

LMEF xx LUU serisi flanşlı kafa kısmı sayesinde LME serisinden ayrılır. Flanş kısmından tutulan rulman kolay bir şekilde gövdeye veya hareketli parçaya sabitlenebilir. Uygulamalarda flanş kısmı faturalı yuvaya oturtularak eksen sabitlemesinde destek olarak kullanılmaktadır.
| LMEF LUU SERİSİ | ||||||
| RULMAN NO | MİL | DİŞ | BOY | FLANŞ ÖLÇÜSÜ |
FLANŞ DELİK MERKEZİ |
FLANŞ GENİŞLİĞİ |
| LMEF 8 LUU | 8 | 16 | 45 | 32 | 24 | 5 |
| LMEF 12 LUU | 12 | 22 | 57 | 42 | 32 | 6 |
| LMEF 16 LUU | 16 | 26 | 70 | 46 | 36 | 6 |
| LMEF 20 LUU | 20 | 32 | 80 | 54 | 43 | 8 |
| LMEF 25 LUU | 25 | 40 | 112 | 62 | 51 | 8 |
| LMEF 30 LUU | 30 | 47 | 123 | 76 | 62 | 10 |
| LMEF 40 LUU | 40 | 62 | 154 | 98 | 80 | 13 |
| LMEF 50 LUU | 50 | 75 | 192 | 112 | 94 | 13 |
| LMEF 60 LUU | 60 | 90 | 211 | 134 | 112 | 18 |
