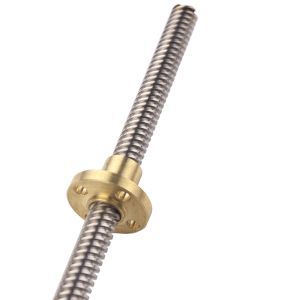

Vidalı Mil ve Somunlar
SFUR Serisi
Ölçü: mm Yük: kgf

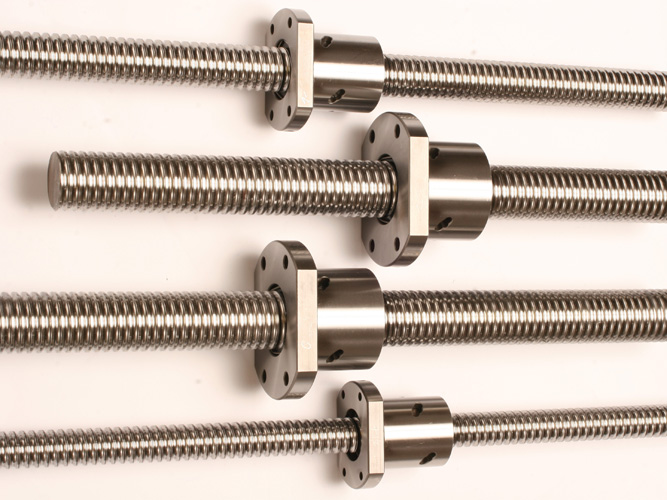

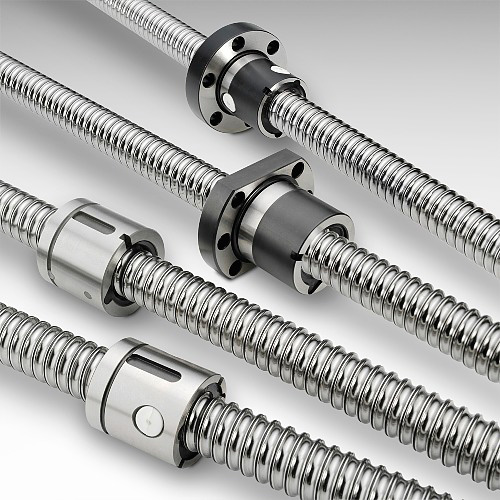

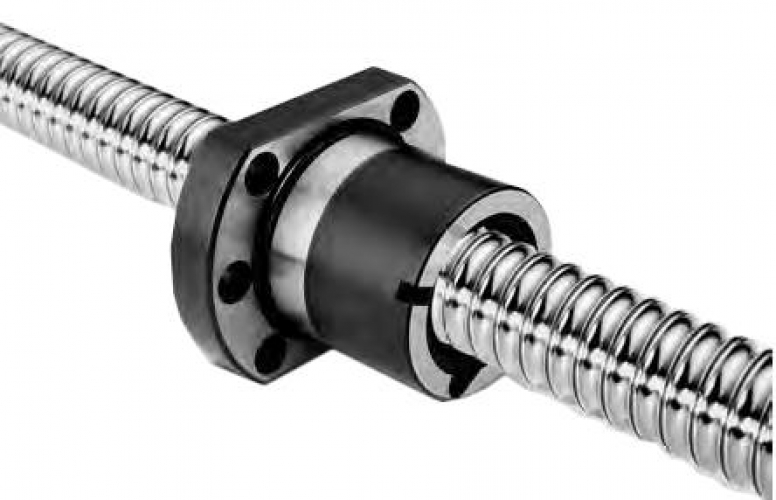

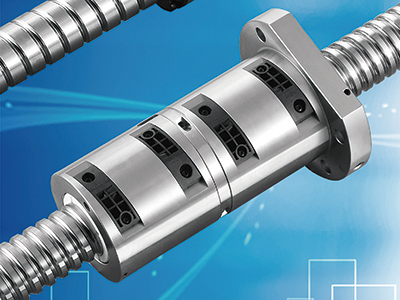

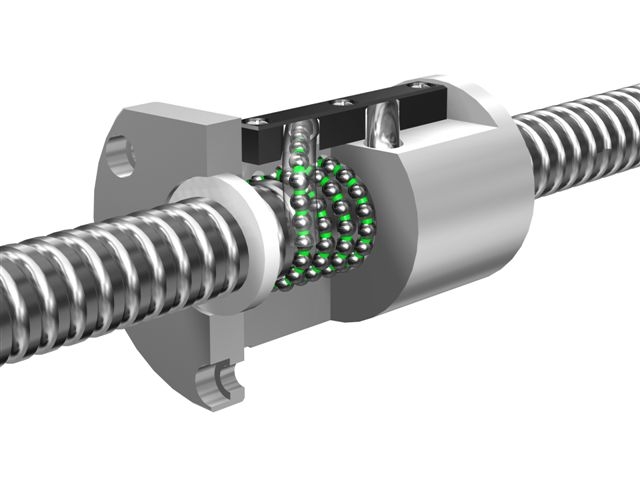

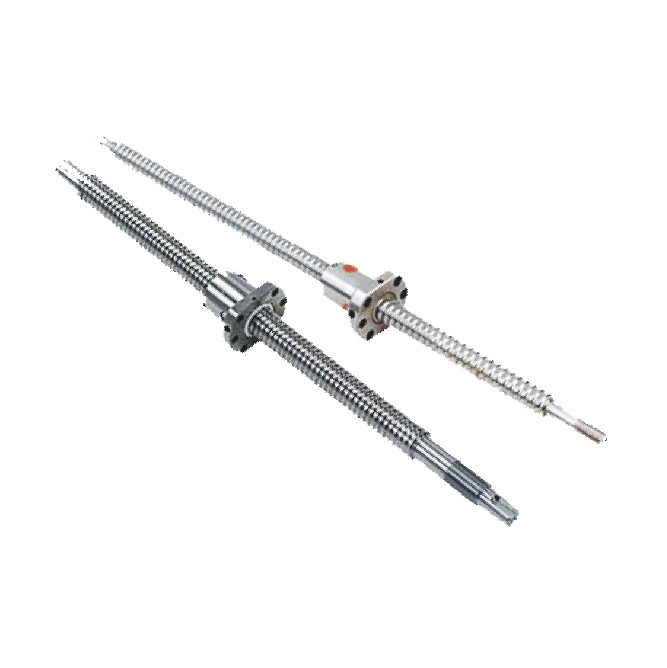

Vidalı mil somun SFUR xxxx serisi ve vidalı mil SCR xxxx serisi lineer rulman ile sabitlenen hareketlerde güvenilir tahrik unsurlarından biridir. Bilyalı mil 5mm hatve ve 10mm hatve olmak üzere servo motor, step motor, redüktörlü motor, gibi unsurlarla beraber hareketin tamamlanmasını sağlar. Vidalar ovalama usülü imal edildiğinden 55 HRC seviyesinde yüzey sertliğine sahiptir. Çelik somunlarda her iki tarafta bulunan keçe sayesinde toz dışarıda bırakılır. 4 sıra misket sırası ile yüksek eksenel kuvvet dayanım gücüne sahiptir. Flanşlı seriler flanştan yakalanarak "somun gövdesi" yardımıyla hareketli parçaya sabitlenir. Yüksek devirlerde dahi hassasiyetini kaybetmez uzun ömürlüdür.
| SFUR SERİSİ (SAĞ DİŞ) | |||||||
| VİDALI MİL SOMUN | MİL ÇAPI | HATVE | FLANŞ ÇAPI |
YATAK ÇAPI |
TÜM BOY |
TAŞIMA KAPASİTESİ STATİK |
TAŞIMA KAPASİTESİ DİNAMİK |
| SFUR 1204 | 12 | 4 | 42 | 22 | 35 | ||
| SFUR 1605 | 16 | 5 | 40 | 28 | 50 | 1790 | 780 |
| SCIR 1605 | 16 | 5 | |||||
| BSHR 1605 | 16 | 5 | |||||
| SFUR 1610 | 16 | 10 | 40 | 28 | 57 | 1249 | 721 |
| SFUR 2005 | 20 | 5 | 44 | 36 | 51 | 2380 | 1130 |
| SFUR 2505 | 25 | 5 | 48 | 40 | 51 | 3110 | 1280 |
| SFUR 2510 | 25 | 10 | 48 | 40 | 85 | 3877 | 1944 |
| SFUR 3205 | 32 | 5 | 62 | 50 | 52 | 4150 | 1450 |
| SFUR 3210 | 32 | 10 | 62 | 50 | 90 | 7170 | 3390 |
| SFUR 3220 | 32 | 20 | 62 | 50 | 99 | 3283 | 1354 |
| SFUR 4005 | 40 | 5 | 70 | 63 | 55 | 5330 | 1610 |
| SFUR 4010 | 40 | 10 | 70 | 63 | 93 | 9520 | 3910 |
| SFUR 4020 | 40 | 20 | 90 | 82 | 100 | 7370 | 2970 |
| SFUR 5010 | 50 | 10 | 85 | 75 | 93 | 12500 | 4450 |
| SFUR 6310 | 63 | 10 | 95 | 90 | 98 | 16600 | 5070 |

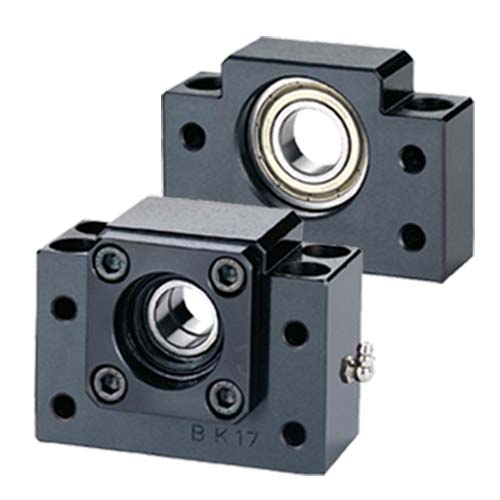

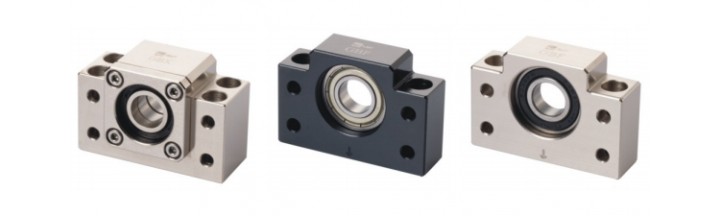

Vidalı Mil Uç Yatakları BK Serisi
BK Serisi
Ölçü: mm
BK serisi vidalı mil yatakları vidalı millerin motor tarafına monte edilerek gelen eksenel yüklerin gövdeye aktarılmasını sağlar. 4 adet çelik civata ile gövdeye sabitlenen yatak içinde bulunan 7000 serisi 2 adet adet sırt sırta dayalı omuzlu rulman sayesinde hem yüksek devirlere dayanır hemde düşey (aşağı-yukarı), yatay (ileri-geri) hareketli vidaların yataklanmasını sağlar. İçerideki rulmanlar hassas bir şekilde yataklanmış olup olup kesinlikle boşluk yapmazlar.
| BK SERİSİ | ||||||
| YATAK NO | MİL ÇAPI | TOPLAM YÜKSEKLİK |
TOPLAM GENİŞLİK |
TABAN MERKEZ YÜKSEKLİĞİ | CİVATA MERKEZ TABAN x YÜKSEKLİĞİ |
TABAN BOYU |
| BK 10 | 10 | 39 | 25 | 46 x 15 | 60 | |
| BK 12 | 12 | 43 | 25 | 25 | 46 x 18 | 60 |
| BK 15 | 15 | 48 | 27 | 28 | 54 x 18 | 70 |
| BK 17 | 17 | 64 | 35 | 39 | 68 x 28 | 86 |
| BK 20 | 20 | 60 | 35 | 34 | 70 x 22 | 88 |
| BK 25 | 25 | 80 | 42 | 48 | 85 x 33 | 106 |
| BK 30 | 30 | 89 | 45 | 51 | 102 x 33 | 128 |
| BK 40 | 40 | 110 | 61 | 130 x 37 | 160 | |
